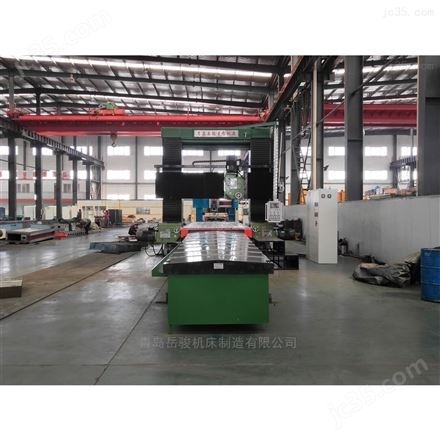

TX20系列动梁式数控龙门铣床
主要结构性能与特点：
1、TX20系列龙门动梁铣床是新一代的机电一体化产品，适用于高速钢，硬质合金刀具对各种黑色金属、有色金属和部分非金属材料工件的加工。可完成平面、高低面、倾斜面、侧面、槽类、镗孔、钻孔等工的铣削工艺加工。
2、工作台传动方式：工作台丝杠传动，以交流伺服系统驱动，实现工作速度无级可调。
3、横梁锁紧：TX20系列横梁为机械自动锁紧，与横梁升降实现连锁控制。
4、立铣头、侧铣头铣削进给量为无级可调。
5、机床基础件全部由我公司自行铸造、加工、组装。铸件材质为HT250优质铸铁，全部经过热时效、振动时效二次时效处理，充分消除铸件的内应力。床身、立柱、横梁导轨全部经过超音频淬火处理。
6、床身导轨配置钢板防护罩，横梁、立柱风琴式防护罩。
7、根据用户需求，可定做特殊规格，可配置3-4台动力铣头。
TX20系列动梁式数控龙门铣床
技术参数：
|
机床型号 |
TX20-0 |
TX20-5 |
TX20-1 |
TX20-2 |
TX20-3 |
TX20-4 |
TX20-6 |
TX20-7 |
|
|
床身导轨中心距 |
mm |
500 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
横梁导轨宽度 |
mm |
420 |
500 |
500 |
500 |
500 |
600 |
600 |
800 |
|
zui大加工件长度 |
mm |
3000 4000 |
3000 4000 |
3000 4000 |
3000 4000 |
3000 4000 |
3000 4000 |
3000 4000 |
3000 4000 |
|
zui大加工件宽度 |
mm |
1000 1300 |
1000 1300 |
1300 1600 |
1600 1800 |
1800 2000 |
2000 2200 |
2200 2500 |
2500 2400 |
|
zui大加工件高度 |
mm |
1000 |
1100 |
1200 |
1200 |
1500 |
1500 |
1500 |
1800 |
|
工作台宽度 |
mm |
800 900 |
800 900 |
1100 1300 |
1300 1400 |
1400 1600 |
1600 1800 |
1800 2200 |
2200 2400 |
|
zui大加工件重量 |
t |
3、4 |
3、4 |
5、6 |
5、6 |
7、8 |
7、8 |
9、10 |
9、10 |
|
工作台移动速度 |
mm/min |
30-40000无级可调 |
|||||||
|
立铣头进给量 |
mm/次 |
20-400无极可调 |
|||||||
|
侧铣头进给量 |
mm/次 |
20-300无级可调 |
|||||||
|
标准配置 |
一个立铣头、一个侧铣头 |
||||||||
|
横梁升降速度 |
mm/min |
300 |
|||||||
|
电机功率 |
kw |
3.7 |
3.7 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
11 |
|
机床外形尺寸 （长×宽×高） |
长（L）mm |
9300 |
9300 |
9300 |
9300 |
9300 |
9400 |
9800 |
9800 |
|
宽（L）mm |
2500 |
2500 |
2900 |
3400 |
3960 |
4000 |
4100 |
5000 |
|
|
高（L）mm |
2700 |
3200 |
3200 |
3200 |
3250 |
3500 |
4100 |
4500 |
|
